辽宁YL-300K浮选液位自动控制系统

　　浮选液位自动控制系统

　　一、产品概述

　　YL-600C浮选液位自动控制系统是一个集检测，自动控制为一体的多功能控制系统，该产品通过高精度的检测及控制,可以有效地提高浮选自动化过程中选矿效率等，在浮选工艺中起到非常重要的作用。

　　*设备构成

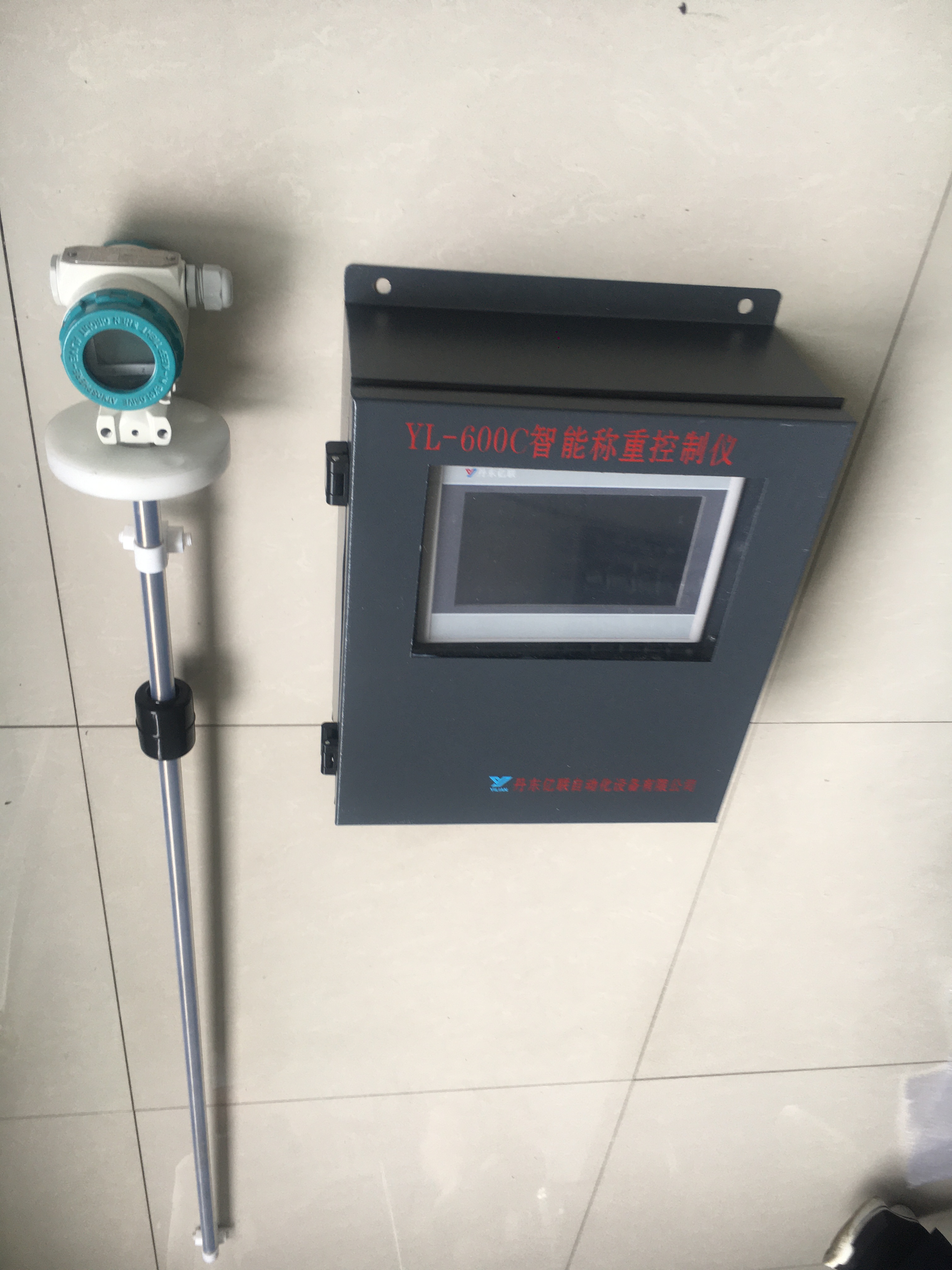

　　本系统主要包含：智能液位控制仪、磁浮子液位计、气缸等组成。

　　*工作原理

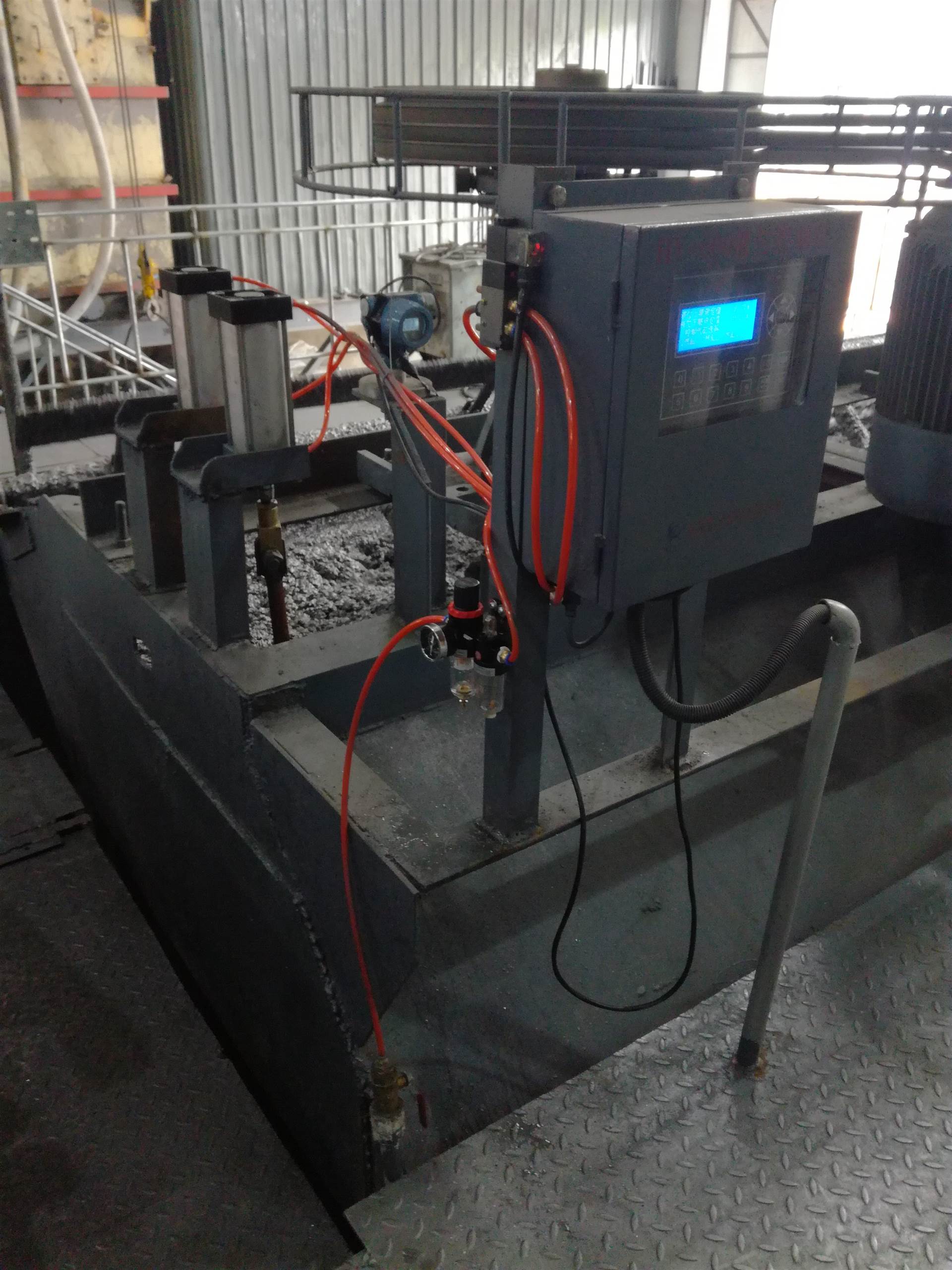

　　本浮选液位自动控制系统采用浮子液位计传感器组成的浮子液位计，浮球随液面浮动，从而带动导杆上的反射板移动，利用高精度传感器将液面高低转换为4～20mA标准信号，显示出液位值，并与设定值进行比较，输出相应的控制信号送至执行机构，调节排水阀门，使矿浆液面维持在设定值。

　　二、设备简介

　　* 磁浮子液位计

　　插入式磁浮子液位计是把磁簧开关与精密电阻均匀地固定在密闭的非导磁的导管内，当内部中空且固定有环形磁钢的浮球在液体浮力的作用下、沿导管上下浮动时，磁簧开关在磁力的作用下改变电路的电阻值，电路内的分析处理元件检测这一电阻变化，并转换成4~20mA的标准信号输出，实现液位的连续控制。独特的线路设计，自动温度补偿，使产品稳定可靠并不受温度的影响！

　　技术参数：

　　电源：24VDC；

　　输出：4~20mA 两线制；

　　测量范围：1.1m；

　　精度：10mm；

　　工作温度：-20~80℃、-20~150℃；

　　工作压力：max 3MPa；

　　接液材质：SUS、PP、PVDF等；

　　过程连接：法兰、螺纹等；

　　防护等级：IP65

　　* 智能液位控制仪

　　控制仪具有液位值实时显示、气缸运行状态显示。可以对液位上限值、下限值进行设置。通过CPU计算实现对气缸1、气缸2的自动控制。

　　例如液位上限设置成1.0m，液位下限设置成0.8m。控制仪将在液位值达到1.0m以上时，气缸1和气缸2同时工作。如果液位值低于1.0m时，气缸1继续工作，气缸2停止工作。当液位值低于0.8m时,气缸1也停止工作。
