YL-7200微动力除尘器

　　一、工作原理

　　来自皮带运输点（转运站）上游的物料在下落过程中与皮带撞击产生了大量的粉尘气体，同时在物料下落冲击力作用下，产生负压。运用空气动力学原理，在粉尘扬尘点设计一个密闭系统，采用压力平衡和闭环流通方式，尘体在密闭空间内循环过程中，相互碰撞及应力作用，能量逐渐减弱，最终沉降于物料之中。多余的粉尘进入到前端安装的栈桥微环分离室内，其内安装可升降的滤尘胶帘，进行有效阻挡和过滤，实现了空气粉尘的闭路循环。如果还有剩余的尘体可以通过小功率布袋收尘器进行收集，粉尘进入小功率负压吸尘器，由滤袋进行过滤，粉尘被阻留在滤袋外表面，已净化的气体通过滤袋进入风机，由风机吸入直接排出，随着过滤时间的增加，滤袋外面粘附的粉尘也不断增加，滤袋阻力也相应增大，从而影响除尘效率，此时启动振打电机清灰系统使粘附在滤袋表面的粉尘抖落至皮带上，和物料一起运走，从面使系统最终达到设计要求的除尘效果。

　　二、设备构成

　　阻尼室、滤尘胶帘、栈桥微环室、微动力除尘器、扩容沉降室密封总成、清灰系统、电控部分。

　　三、设备功能介绍

　　3.1、阻尼室

　　阻尼室的主要作用是对导料槽两端的密封，因导料槽后方距离落料点较近，当物料下落时携带的大量诱导风及冲击粉尘极易从导料槽后方冲出，因此阻尼室后方通常外加密封挡板和清灰装置。

　　3.2、滤尘胶帘

　　滤尘胶帘安装在阻尼室和栈桥微环室内，材质与防溢裙板相同（分子结构中还有氟原子的合成橡胶），具体耐磨和阻燃的特性，结构形式为多层柱状橡胶组成。每层胶帘为自制磨具压制而成，结构为下端为6mm柱状独立结构，上端为整块胶板结构。

　　3.3、栈桥微环室

　　栈桥微环室主要作用在于当含尘气体运动到此处是与斜面发生碰撞并沿斜面改变含尘气体的运动方向，在可升降滤尘胶帘的配合下，约束并引导粉尘在栈桥微环室内形成按一定方向的涡流（类似圆周运动），使粉尘撞击平面而反射形成的运动此种运动更平稳，并能在较小的空间内运动较长的路程从而有效的消耗粉尘动能，栈桥微环室上端箱体可供涡流释放能量，是涡流中粉尘颗粒的速度趋于平稳，在重力的作用下逐渐沉降至皮带上与物料一同运走。

　　3.4、微动力除尘器

　　微动力除尘室为小型布袋除尘器，内置（防水、防静电）单面压光针涤纶刺毡滤料，具有不沾水、防静电、易清灰、阻力低、寿命长等特点；支撑骨架为镀锌骨架，防腐防锈；根据现场实际工况选择负压风机，粉尘由滤袋进行过滤，粉尘被阻留在滤袋外表面，已净化的气体通过风机直接排出。通过时间继电器的设定，当滤袋吸附粉尘达到设定时间，启动清灰装置，使吸附在滤袋表面的灰尘下落到皮带上，随物料一起运走。

　　3.5、密封总成

　　沉降式导料槽（密封总成），在导料槽两侧安装防溢裙板，能够使裙板与运料皮带贴合更加紧密，密封性更好，同时能够减少防溢裙板的磨损，延长使用寿命。确保皮带机与导料槽边缘不喷粉、不撒料和漏料。

　　3.6、清灰系统

　　在微动力除尘器壳体内装有清尘振打电机，振打电机连接对拍振打清灰机构，将扁布袋分成奇偶两组，在振打电机的驱动下使扁布袋产生拍打振动，使滤袋表面的粉尘直接落入输料系统内，振打时间和频率可调。

　　3.7、电机控制部分

　　控制系统采用时序逻辑控制和变频器控制，起到控制风机和振打电机交替工作的时间。并且整个控制系统可以接入现场DCS系统，实现现场在中控室内就可实现对每台除尘器启停。

　　三、性能特点

　　a) 依据现场工况实施设计，安装简捷，使用方便。

　　b) 整个除尘装置均分布于扬尘点。

　　c) 无占地、无能耗或低能耗，噪声小，除尘设备系统噪声低于80db。

　　d) 操作简捷，维护方便。

　　e) 净化捕集后的粉尘全部返回皮带，无二次污染。

　　f) 除尘设备与输料系统实行同步。

　　g) 性能可靠、运行平稳、收集的粉尘均落至物料上，不会造成二次污染。

　　h) 除尘设备、设施结构合理不会影响到生产设备的检修和设备检查，不影响原生产系统的安全运行。

　　i) 除尘设备配套的控制箱可实现现场手动启停及远程链锁控制启动停止功能。

　　j) 除尘效率>96%，设备的漏气率小于3%，室内因除尘设备的投入降低的温度不得超过2℃。

　　k) 4、设备的自动化投用率达到100%。

　　四、 技术指标

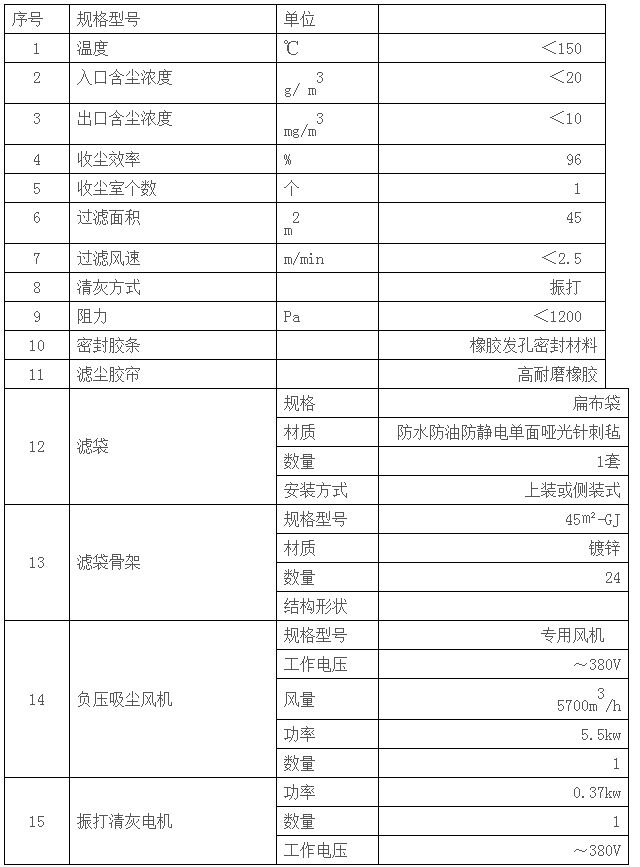

　　主要参数(单机)

　　五、主要扬尘点

　　▲仓下皮带除尘

　　除尘器安装在仓下落料点皮带运输皮带上方，收集的粉尘会降落到皮带上，随物料一同运出。还有另一种情形，将除尘器安装在皮带旁边，并引管至皮带处进行粉尘的收集工作。此处粉尘将进行集中收集，需人为定时将灰斗内粉尘收集运走。此处皮带上方导料槽建议使用方进行制作安装，防溢裙板由使用方提供废旧皮带代替。

　　▲破碎机除尘

　　除尘器直接作用在破碎机入料处，收集入料时产生的粉尘。

　　注：破碎机密封罩建议使用方进行制作安装。

　　▲振动筛除尘

　　除尘器直接作用于振动筛下细料皮带上，并引管至振动筛处，对振动筛产生的粉尘进行收集。

　　注：振动筛密封罩及导料槽建议使用方进行制作安装，防溢裙板

　　建议使用方使用废旧皮带代替即可。
